料位计介绍

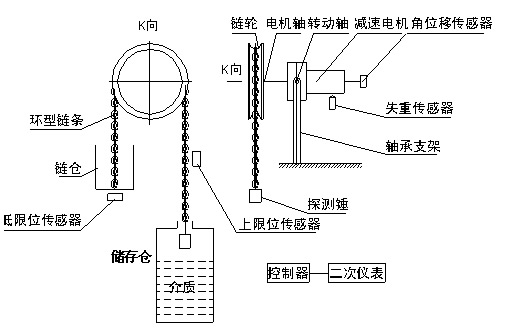

料位测量装置采用重锤探测式的测量原理，当控制装置发出测量指令时，探测锤开始下降，当探测锤接触到被测介质时链条将失去探测锤的重力，也称其为失重，此时失重传感器发出失重信号，使其停止测量。由已知的料仓深度减去探测锤探测的深度，其差值就是料位的位置。探测锤探测的深度是由角位移传感器获取的，当停止测量之后探测锤会自动返回到高点的位置等待下一次测量。返回到高点的位置信号是由上限位传感器发出的，下限位传感器是保障在空仓的情况下探测锤探测不到料位时仍然能自动返回到高点，以便等待再次测量。
2.2结构特点：
料位测量装置具有结构紧凑、体积小、重量轻、灵敏度高、防尘防水性能好等特点。由于“称重绳”升降为非缠绕恒转矩结构，消除了因“称重绳”缠绕而引起的计量误差；
由“分散控制”变为“集中控制”，简化了料位测量装置（主机）的结构，提高了主机的防尘防水性能，减少了设备维护量，延长了使用寿命；
2.3 功能特点
2.3.1料位测量装置有自动运行、远方手操和就地手操三种运行方式。在操作显示界面上（X-1型）每一套料位测量装置的运行方式都能够自由设定；
2.3.2料位测量结果采用料位高低画面及数字两种方式进行显示；二次仪表有数字显示以及料位高低报警、主机故障和设置状态等显示。
2.3.3料位测量装置有“原位”、“料位”、“绳长”测量功能。能准确地测量出实际的储存仓料位；
2.3.4料位测量装置能够在料位超限、电机过载、启动失败等故障发生时，准确发出报警信号，并采取相应的保护动作；
2.3.5料位上、下限报警、保护、料位测量机构故障等重要的“事件”有声光报警信号、保护控制动作，并向DCS系统送出接点信号；
2.3.6在操作显示界面上能够设置、修改料位测量系统的各项参数；
2.3.7应用无触点位移传感及磁编码器技术，采用微处理器技术，整个控制电路结构简单、信号采集准确；
2.3.8主机具有自密封性，可防止粉尘进入主机；
2.3.9测控装置留有与DCS系统通讯的通讯接口；
2.3.10测控装置具有可扩展性，可以根据用户需要增加料位测控点。
◆作原理及组成

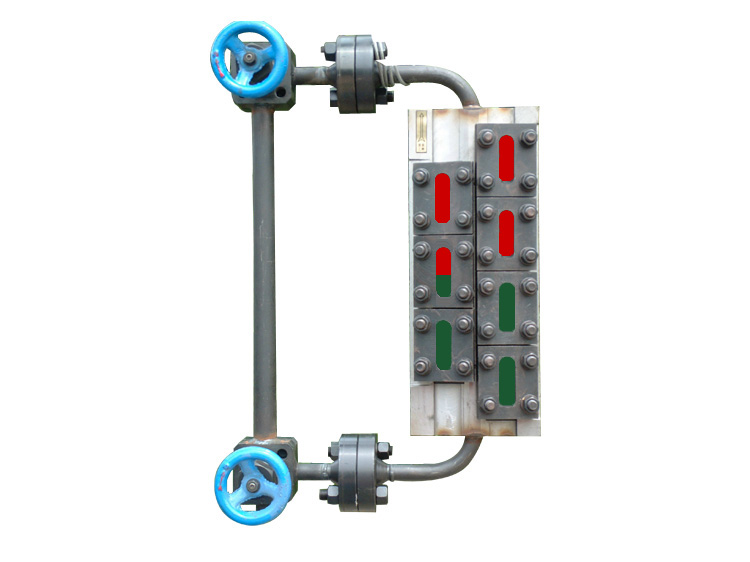

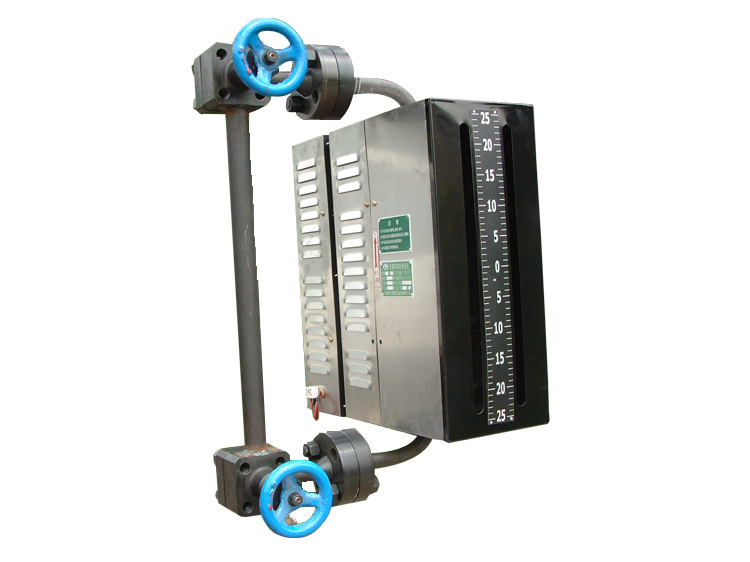

云母系列双色水位计产品设计通过汽、水阀门与汽包汽侧、水侧相联接，形成连通体，利用连通器原理使水位计内显示的水位与锅炉汽包内的实际水位相一致。水位计的观察孔在表体中心的直线上，由光源发出的光通过红、绿玻璃片，分别滤成红、绿光，分别射向表体的观测窗，在表体的汽相部分，红光射向正前方，而绿光斜射到壁上被吸收；与此同时在液相部分，由于水的折射使得绿光射向正前方，红光斜射到壁上被吸收。因此在正前方观察将获得汽红、水绿；汽满全红、水满全绿的显示效果。本系列水位计主要由表体、阀门、光源总成（光源箱、观察罩）定时电源变压器组成。表体及光源总成。
◆产品型号及技术参数
产品型号 | B49H-10/2-Y | B49H-16~25/2-Y | B49H-16~32/2-Y | |
B49H-10-Y | B49H-16~25-Y | B49H-16~32-Y | ||
公称压力（MPa） | 10 | 16 | 25 | 32 |
工作压力（MPa） | ≤6.4 | 11.5 | 15.5 | 21.5 |
与锅炉管接口形式 | 法兰连接 | 焊接φ28×4mm | ||
工作温度（℃） | ||||
注：型号中“/2”是产品重大改进后的标志，只对应LED光源形式。为方便用户管理，对于不带“/2”的产品型号可提供LED、柱状卤钨灯两种光源形式，按用户要求配备。 | ||||
◆中心距、可视长度与表体长度对应表
| 光测窗数量 | 表体长度Lb（mm） | 可视长度Lg（mm） |
600/670 | 3 | 470 | 420 |
3 | 430 | 360 | |
1130/1270 | 5 | 770 | 720 |
5 | 690 | 620 | |
注：1.可按用户要求的中心距长度、可视长度设计制造。 | |||
◆光源形式与电源器对应关系
光源形式 | 观测长度Lg（mm） | 观测窗数 | 电源器 | |||
功率 | 输入 | 输出 | ||||
LED | —— | —— | 35W | 220V | 5V | |
柱状卤钨灯 | L=560 | ≤460 | —— | 400W | 220V | 0、30V、35V、40V |
L=810 | ﹥460 | —— | 600W | 220V | 0、35V、40V、45V | |
◆工作原理及组成

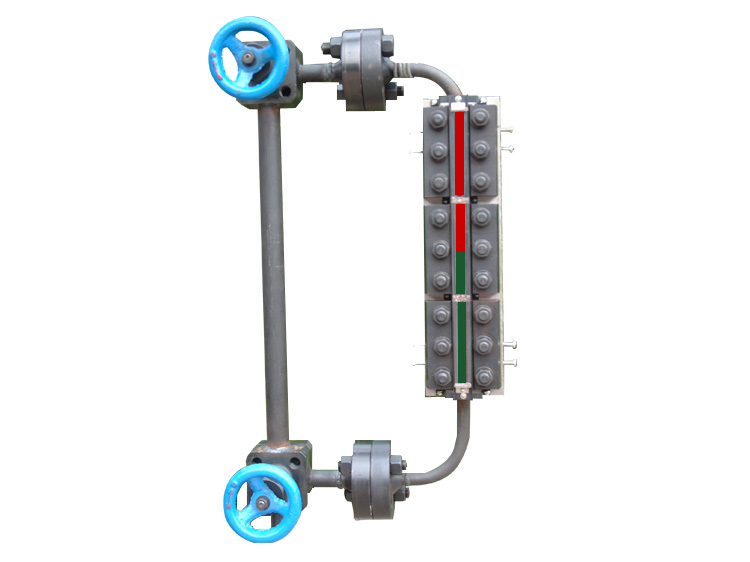

无盲区系列双色水位计观察孔在表体两条直线上，通过将观察孔交错组合消除了中间盲区。由光源发出的红、绿光，分别射向表体的观测窗，在表体的汽相部分，红光射向正前方，而绿光斜射到壁上被吸收；与此同时在液相部分，由于水的折射使得绿光射向正前方，红光斜射到壁上被吸收。因此在正前方观察将获得汽红、水绿；汽满全红、水满全绿的显示效果。该系列双色水位计主要由表体、阀门、光源总成（光源箱、观察罩）、开关电源组成；表体及光源总成。
◆产品型号及技术参数
| 00001. B49H-10/3-W 00002. | B69H-16~25/3-W | 00001. B69H-16~32/3-W 00002. | |||
B49H-10/2-W | B49H-16~25/2-W | B49H-16~32/2-W | ||||
B49H-10-W | B49H-16~25-W | B49H-16~32-W | ||||
公称压力（MPa） | 10 | 16 | 25 | 16 | 25 | 32 |
工作压力（MPa） | ≤6.4 | 11.5 | 15.5 | 11.5 | 15.5 | 21.5 |
与锅炉管接口形式 | 法兰连接 | 焊接φ28×4mm | ||||
工作温度（℃） | 饱和温度 | |||||
注： | ||||||
◆中心距、可视长度与表体长度对应表
| 光测窗数量 | 表体长度Lb（mm） | 可视长度Lg（mm） |
670/685 | 5 | 425 | 310 |
7 | 545 | 430 | |
11 | 785 | 670 | |
5 | 540 | 420 | |
3 | 425 | 300 | |
5 | 580 | 460 | |
1130/1270 | 9 | 660 | 550 |
10 | 725 | 610 | |
11 | 785 | 670 | |
7 | 785 | 670 | |
注：1.可按用户要求的中心距长度、可视长度设计制造。 | |||
◆光源形式与电源器对应关系
| 观测长度Lg（mm） | 观测窗数 | 电源器 | ||||
功率 | 输入 | 输出 | |||||
LED | —— | —— | 35W | 220V | 5V | ||
柱状卤钨灯 | L=560 | ≤460 | —— | 900W | 220V | 0、24V、30V、35V | |
L=810 | ﹥460 | —— | 1200W | 220V | 0、35V、40V、45V | ||

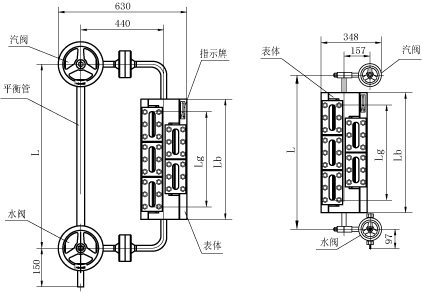

◆外形尺寸图（AUTOCAD图）
概述
平衡容器有单室平衡容器、双室平衡容器、热补偿双室平衡容器、内置平衡容器和差压水位计。压力等级分为中压、高压、亚临界、超亚临界及超临界。这些产品已成系列（特殊参数也可重新设计），并随锅炉配套使用。选用时可根据汽包（或受压容器）内介质的压力和温度、观测范围、水管中心到正常水位的距离（Ho）以及汽水中心距（H）而定。
◆用途
平衡容器是差压式水位计的一次仪表。它与水位指示器或差压变送器配套使用，用来测量水位，并可做报警用，可以在锅炉正常运行情况下反映汽包内的质量水位。
◆补偿式双室平衡容器是由筒体、正压补偿管、负压管、水杯、漏斗等零件焊接而成。工作过程中，饱和蒸汽因为凝结而释放的热量同时对正压补偿管和负压管加热，并且平衡容器的外层保温减少了热量的损失，从而使正压补偿管内水的重度在任何工况下都近似等于汽包（或受压容器）内水的重度；又由于正确的选用正压补偿管的高度，不论容器内压力如何变化，正压补偿管的压力与负压管的压力变化值均相等，因此双室平衡容器输出的差压不变，即低置水位指示的水位不变。一旦水位发生变化，则输出差压也随之变化，所以低置水位指示可以适时显示容器内的水位。为提高双室平衡容器测量的准确性，设计中特别强调增大正压容器（水杯）的截面积（水杯的直径大于100mm）。
◆平衡容器产品型号说明
□ | — | □ | — | □ | □ | / | □ | |
天 光 牌 | TG | — | — | |||||
压力等级 | ＜超临界为公称压力 | 1.6 | — | |||||
2.5 | — | |||||||
4.0 | — | |||||||
6.4 | — | |||||||
10 | — | |||||||
16 | — | |||||||
25 | — | |||||||
32 | — | |||||||
＞超临界 | 设计压力 | — | ||||||
结 构 | 基本型 | 无字母 | ||||||
补偿型（双室） | B | |||||||
双循环热补偿型（双室） | SR | |||||||
分 类 | 单室平衡容器（原HL-2512DP） | DP | ||||||
双室平衡容器（原HL-2512SP） | SP | |||||||
差压水位计（使用单室平衡容器，即DP/2） | 2 | |||||||
※设计压力根据订货时的技术要求确定，所以订货合同的产品型号要根据技术参数确定填写。 | ||||||||
例如：
TG-6.4-SP：公称压力6.4MPa的双室平衡容器。
TG-10-BSP：公称压力10MPa的补偿式双室平衡容器。
◆工作原理
◆单室平衡容器是由筒体、汽包接管、表管等焊接而成。工作中正压头由平衡容器引出，导压管长度S应大于1米，保证下降导压管内水温接近环境温度，同理，负压导压管也如此；平衡容器内水的平均密度难以确定，为了减少因平均密度估算不准而带来的误差，将m值取小一些。另外安装温度变送器，用以对导压管中水的密度进行修正。差压、压力、环境温度都通过变送器送入以微处理机为核心的智能锅炉汽包水位计中，同时对表征水位的差压信号进行修正。

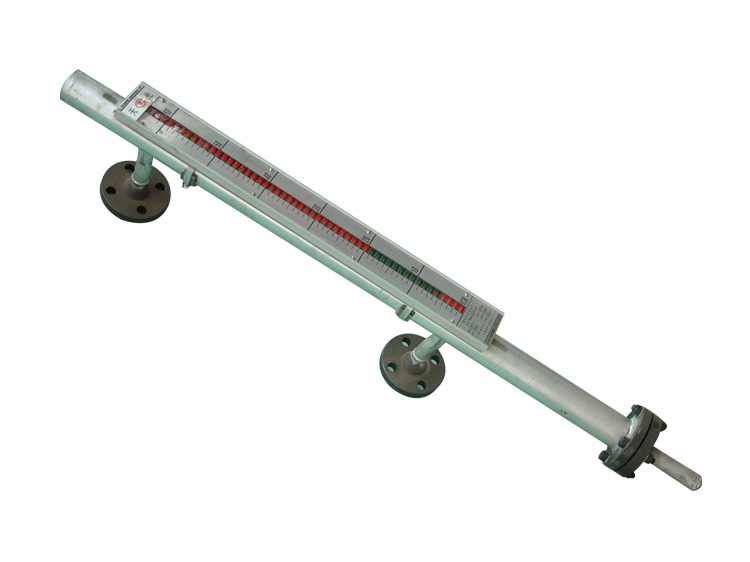

B69-16～32/2-CF系列光电双色磁浮液位计是石化、冶金、电力、环保等工业部门监测液位的理想仪表。该系列液位计密封性好、可靠性高，适用于高温、高压、有毒、有害、强腐蚀性介质的测量，具有测量范围大、显示醒目、读数直观、使用可靠、安装便捷、防腐、等特点，现普遍应用于火力发电厂锅炉汽包、除氧器、凝汽器、高低压加热器、疏液箱等装置的液位测量。本系统中光电显示器也可和中低压磁浮液位计配套使用。
□结构及原理
光电双色磁浮液位计主要由筒体、浮子、显示器件、取样管部件等部分组成。（见图1）其测量筒主体部分均采用1Cr18Ni9Ti不锈钢材料制作，磁浮子采用TC4高强、耐腐、绝磁材料制作，显示器件采用1Cr18Ni9Ti不锈钢板和红绿双色LED发光管制成。由于被测介质与显示器件是相互隔离的，因此，该磁浮液位计具有良好的密闭性和可靠性，适用于高温、高压、有毒、有害、强腐蚀性等介质的测量，而且具有测量范围大、安装方便、读数直观、显示醒目、维护量少、使用可靠等特点。
□光电双色磁浮液位计特点及优点
○光电显示器采用进口双色高亮LED灯组成， LED灯支持热拔插式连接方式，更换备件方便，方便维护；
○显示器将液位显示汽红水绿的效果，液位上升时LED发光管显示绿色，液位下降时显示红色，根据发光管的红绿位置从标尺可直接上读出液位的具体数值。
○数字式显示器的LED灯色泽明亮，绝不会花脸，显示清晰明亮，特别是在电视监视上显示绿色通透，有别于一般产品在电视上显示发白的情况，达到就地和电视显示清晰一致，适合用户需要。而且用户可自由在现场进行大范围调节亮度，不受现场环境影响；
○显示器可按用户要求放置在任何位置，同时灯架采用防淋设计，可耐水淋冲洗；
○此系统采用的浮子磁钢仅为正常浮子的一半，由此浮子变短了，相应的筒体变短，液位显示偏差小于正常浮子，显示准确度高。
□工作条件
供电方式:DC5V 5W/M； 功耗：＜5W/m；工作寿命：≥10万小时；使用环境：-40～+60℃；光电显示器与电气箱距离：≤10 m。
□技术参数
参数项目 | B69-16/2-CF | B69-25/2-CF | B69-32/2-CF |
公称压力（MPa） | 16 | 25 | 32 |
工作压力（MPa） | 11.5 | 15.5 | 21.5 |
介质温度(℃) | ＜450 | ||
介质密度Kg/m3 | ＞0.6×103 | ||
筒体外径（mm）/材质 | Φ89/1Cr18Ni9Ti | ||
浮子外径（mm）/材质 | Φ60/TC4 | ||
显示精度(mm) | ±10 | ||
汽液连接管规格（mm）/材质 | Φ28×4/1Cr18Ni9Ti | ||
排污管规格(mm) /材质 | Φ28×4/20G | ||
液相管中心线到排污管下端距离L（mm） | 550 | 700 | |
机构误差(mm) | ±2 | ||
变工况误差(mm) | ±20 | ||
补偿值误差A (mm) | ±8 | ||
用户订货时请参考上表中的参数，按订货须知填写所需参数。特殊要求可以商定。 | |||
◆用 途
位测量仪属于机电一体化产品，具有远距离自动监测、自动显示、自动报警功能的测量仪表，该仪表适用于对储存块、粒、粉状固态物料的储存仓内物料位置的测量。主要用于火力燃煤发电厂煤粉仓、原煤仓内煤的位置的测量，在冶金、化工、粮食等其它行业也得到了广泛的推广和使用。
◆结构原理及功能特点
2.1结构原理

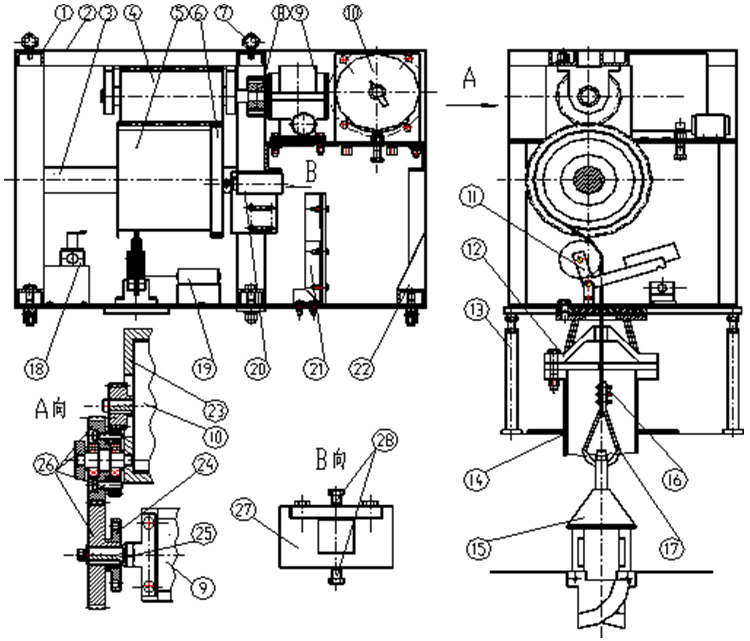

2.1.1粉位测量仪主要由主机和二次仪表两部分组成。主机由传动系统、框架支撑结构、控制与传感系统、防尘罩、探头等组成，其结构示意图见图1；二次仪表由单片机智能主板、显示面板和开关电源及接线端子组成。
2.1.2粉位测量仪的测量方式采用探头式，通过顺序控制和时间控制来实现自动测量、自动显示（主机控制电气原理图见图）。
工作原理及组成

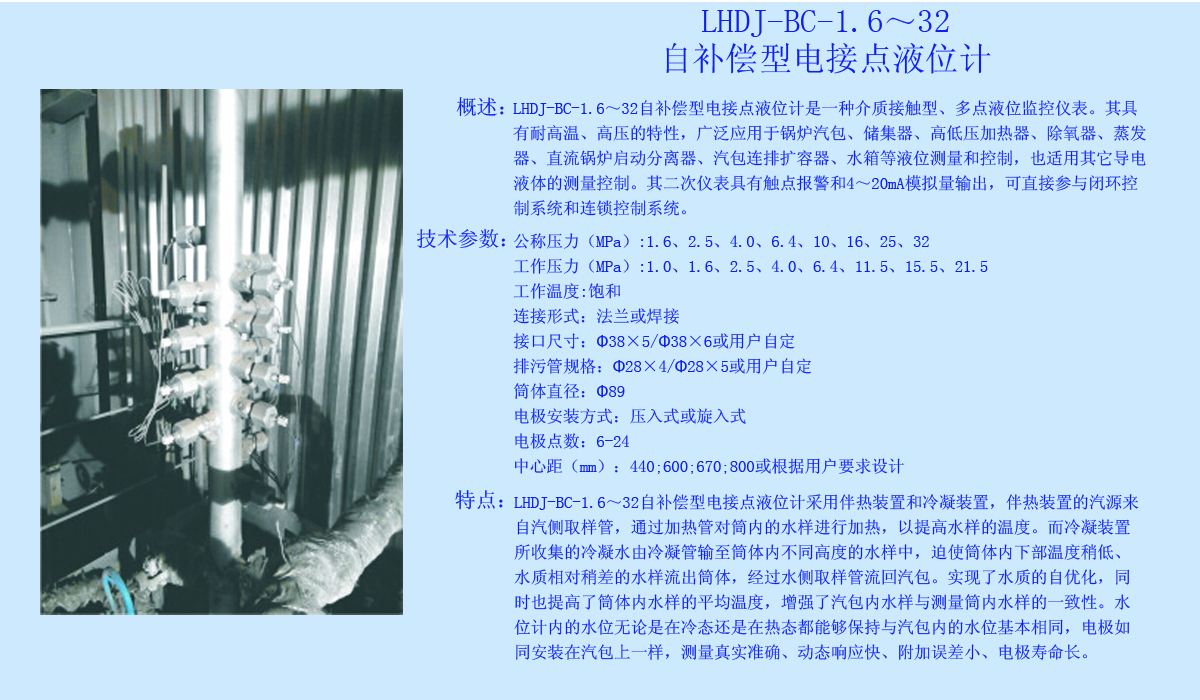

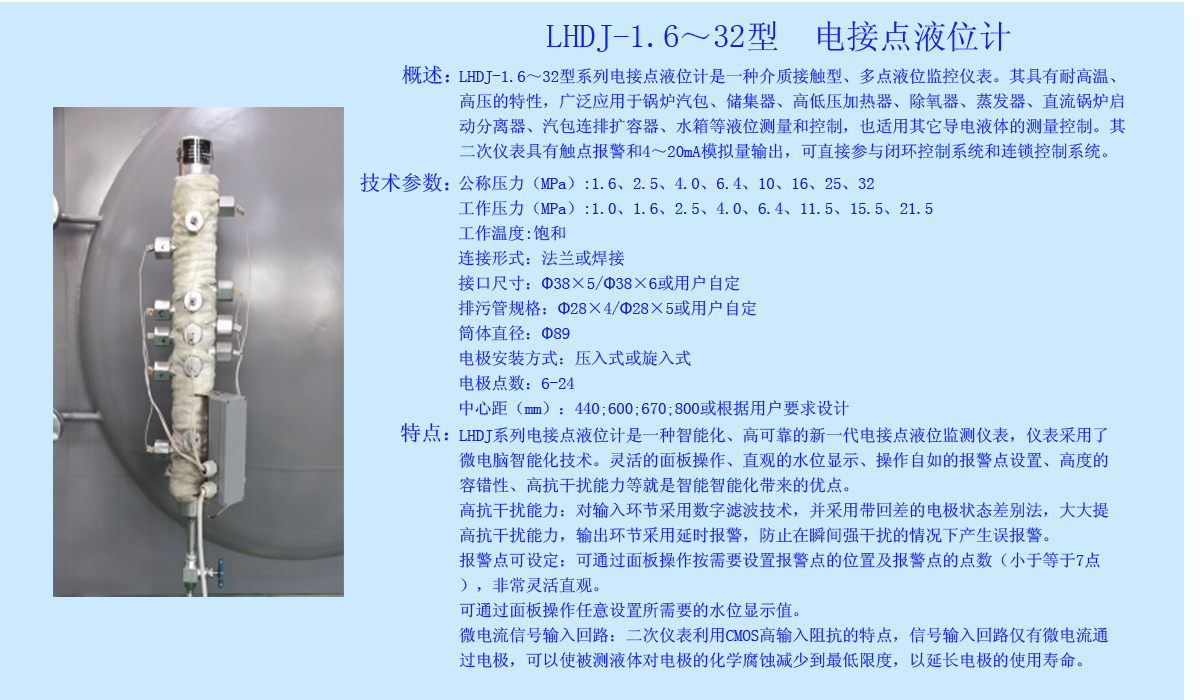

电接点水位计按测量筒体的结构形式分为基本型和自补偿型两种。
基本型结构的电接点水位计是利用炉水和蒸汽的导电率差异的特性进行测量的。由于液位变化使部分电极浸入水中，部分电极置于蒸汽中，在炉水中的电极对筒体阻抗小，而在蒸汽中的电极对筒体的阻抗大，利用这一特性，可将非电量的水位转化为电量，送给智能二次仪表，从而实现水位的显示、报警输出等功能。
自补偿型结构的电接点水位计突破了以往的结构形式，增加了伴热和冷凝装置。伴热装置通过加热管对测量筒内的水样进行加热，以提高水样的温度；而冷凝装置所收集的冷凝水可以疏至筒体内不同高度的水样中，这样筒体中就会不断涌现温度为饱和温度的纯净水，迫使筒体内下部温度稍低，水质相对较差的水样流出筒体经过水侧取样管流回汽包。此过程实现了水质的自优化，可使水位计免冲洗。不仅提高了电极的使用寿命，同时也提高了筒体内水样的平均温度，从而增强了汽包内水样与测量筒内水样的一致性。这两种结构的采用，使水位计内的水位无论是在冷态还是在热态都能够保持与汽包内的水位基本相同，使电极如同直接安装在汽包上，测量真实准确，动态响应快，附加误差小，电极寿命长，锅炉启动时即可投入水位保护。
◆产品型号及技术参数（以19点压入式电极为例）
| 普通型 | DQS4-1.6~6.4-19Y | DQS4-10-19Y | DQS6-16~32-19Y | ||||||
自补偿型 | DQS4-1.6~6.4-B19Y | DQS4-10-B19Y | DQS6-16~32-B19Y | |||||||
三端式型 | DQS4-1.6~6.4-S19Y | DQS4-10-S19Y | DQS6-16~32-S19Y | |||||||
公称压力（Mpa） | 2.5 | 4.0 | 6.4 | 10 | 16 | 25 | 32 | |||
工作压力（Mpa） | 1.6 | 2.5 | 4.0 | ≤6.4 | 11.5 | 15.5 | 21.5 | |||
工作温度（℃） | 饱和温度 | |||||||||
中心距（mm） | 440、600、670、800 非标准可按照用户制造 | |||||||||
电极点式分布 | 0，±25，±50，±75，±100，±150，±200，±250，±300，±350 | |||||||||
报警点 | 用户设定 | |||||||||
与锅炉管接口形式 | 法兰连接 | 焊接φ38×5mm φ 28×4mm | ||||||||
注：1、DQS4-1.6~10-19Y、DQS4-1.6~10-B19Y、DQS6-16~32-19Y和DQS6-16~32-19Y | ||||||||||
◆电接点水位计二次仪表型号说明
型号 |
开口尺寸 |
安装方式 |
充电功能 |
备注 |
DQS-76 | 76×152 | 盘装竖式 | 选配 | 红、绿显示 |
152×76 | 盘装卧式 | 选配选配 | ||
152×152 | 盘装 | 选配 | ||
DQS-76/2 | 76×152 | 盘装竖式 | 选配 | 红、绿、混合三态式显示适用于普通电机测量筒 |
152×76 | 盘装卧式 | 选配 | ||
152×152 | 盘装 | 选配 | ||
DQS591A | 76×152 | 盘装竖式 | 无 | 红、绿显示 |
◆工作原理及组成

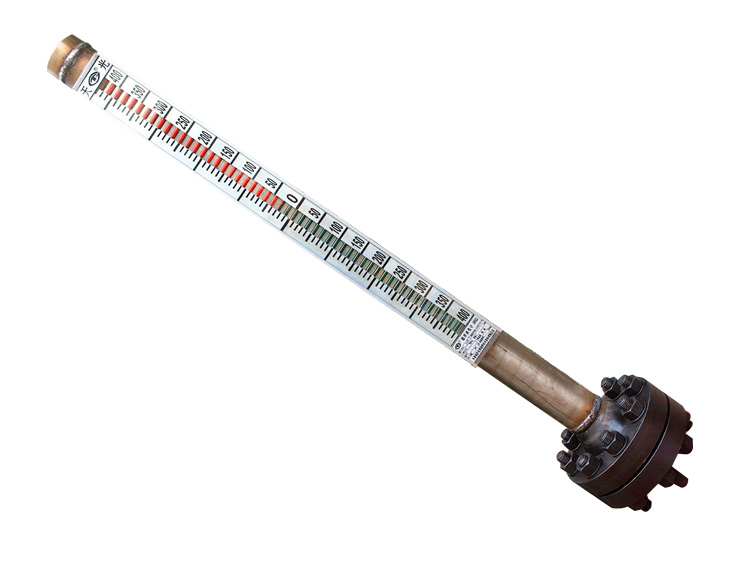

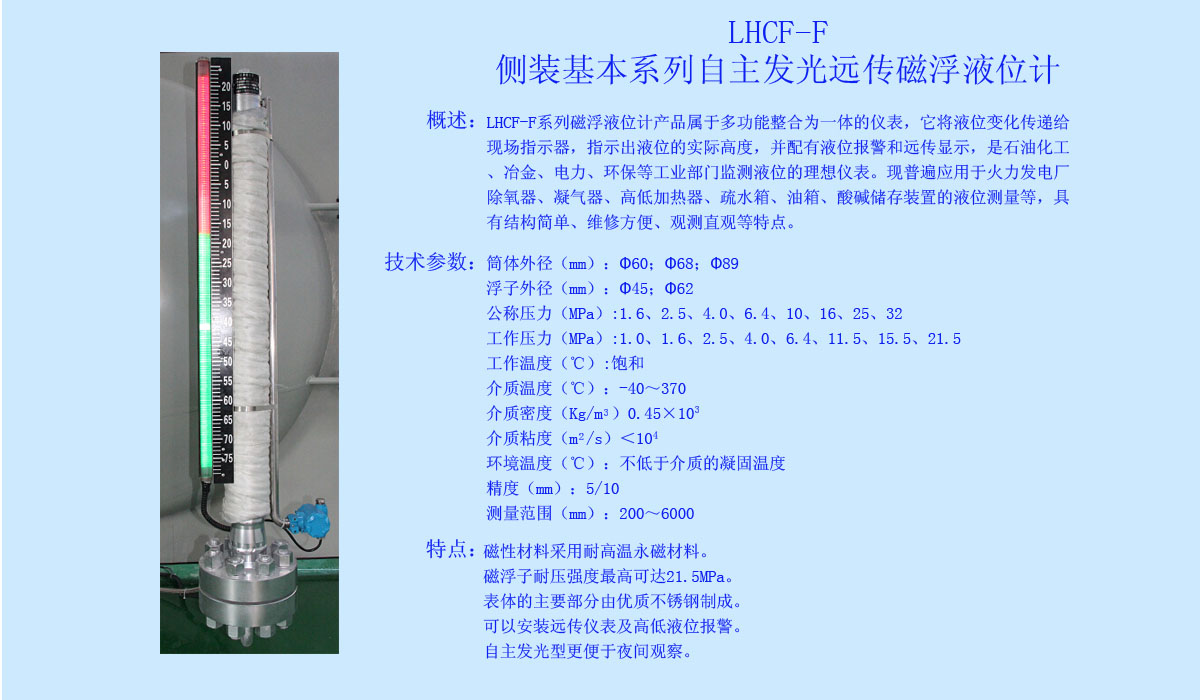

磁浮液位计是根据“阿基米德”原理，即浮子的重量等于浮子排开液体的重量，使装有磁钢的浮子悬浮在被测介质中，并随液位的变化而上下移动。浮子内磁钢所在的位置（即液位的实际位置）通过磁力耦合系统被传递到显示器件的转子上，液位上升时，转子显示绿色，液位下降时，转子显示红色，根据转子的红绿位置，从显示器上可以直接读出液位的具体数值。
◆产品型号及技术参数
| B49-1.6~6.4-CF | B49-10-CF | B69-16~32-CF | ||||
B49-1.6~6.4-CF2 | B49-10-CF2 | B69-16~32-CF2 | |||||
B49-1.6~6.4-CF3 | B49-10-CF3 | B69-16~32-CF | |||||
公称压力（Mpa） | 2.5 | 4.0 | 6.4 | 10 | 16 | 25 | 32 |
工作压力（Mpa） | 1.6 | 2.5 | 4.0 | ≤6.4 | 11.5 | 15.5 | 21.5 |
介质温度（℃） | 0~350 | 0~450 | |||||
介质密度（Kg/m³） | 0.59×10³~2.0×10³ | ||||||
介质粘度㎡/s | <0.0001 | ||||||
精度（mm） | ±12 | ||||||
与锅炉管接口形式 | 法兰连接 | 焊接φ28×4mm | |||||
测量范围 | 测量范围：200~6000；也可按用户要求特殊设计 | ||||||
注： | |||||||

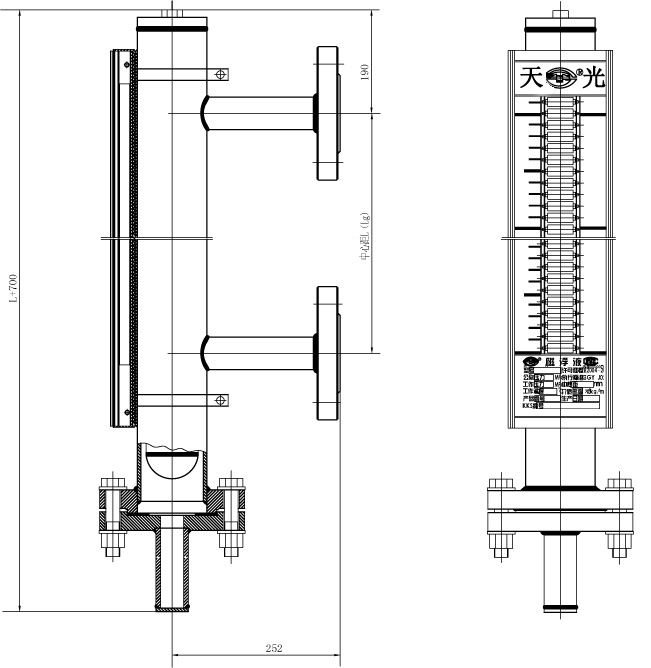

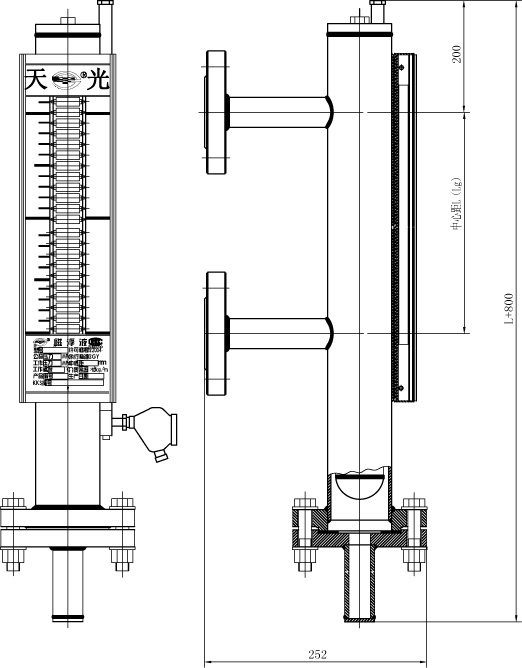

◆外形尺寸图
