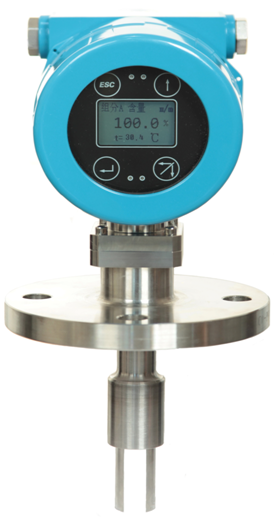

氨水浓度分析仪
技术参数
浓度测量范围 | 0-100% |
浓度标定范围 | 0-100% |
浓度精度 | 0.5%（常规）；0.1%（HT级） |
重复性 | ± 0.02 % |
温度输出范围 | -40℃ ~ +150℃ |
最大工作压力 | 10MPa 特殊 20MPa |
流体粘度范围 | 0 – 20000 cP |
温度系数 | 小于0.01%/℃ (校正后) |
压力影响 | 可忽略不计 |
内置温度传感器 | PT100 |
接液材质 | 316L/304不锈钢 哈氏合金 |
叉体涂层 | 标准型，PTFE 或电解抛光 |
供电电源 | 24VDC，≥500mA |
模拟信号输出 | 4-20 mA，0-1000Hz，RS485 Modbus RTU |
输出精度(20℃) | 读数的± 0.1%或± 0.05% FS |
输出重复性(-40~+85℃) | ± 0.05% FS |
过程连接 | ANSI 150 ~ 1500 RF DIN 50 PN16 DIN 50 PN40 IDF 和 RJT 卫生型 |
防爆标志 | Ex d IIC T6 Gb |
防护等级 | IP65 |
外壳 | 铝合金 |
颗粒限制：
在测量含有颗粒的液体时，要注意颗粒的直径与百分比含量，具体数据见下表。
颗粒直径 | 悬浮颗粒％ |
<10微米 | <=40% |
10~50微米 | <=20％ |
>50微米 | 使用质量流量计/管式浓度计 |
8、安装方式示意图

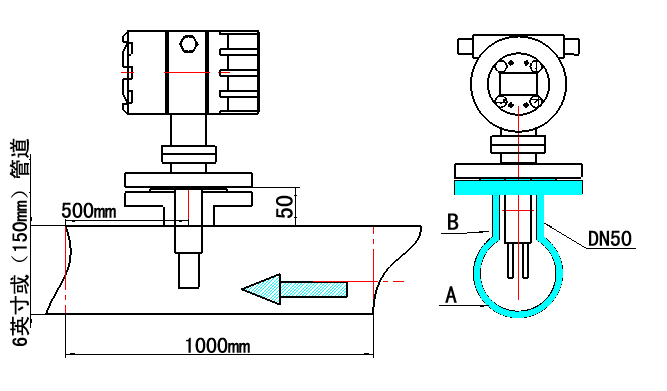

（1）自由管道水平安装示意图

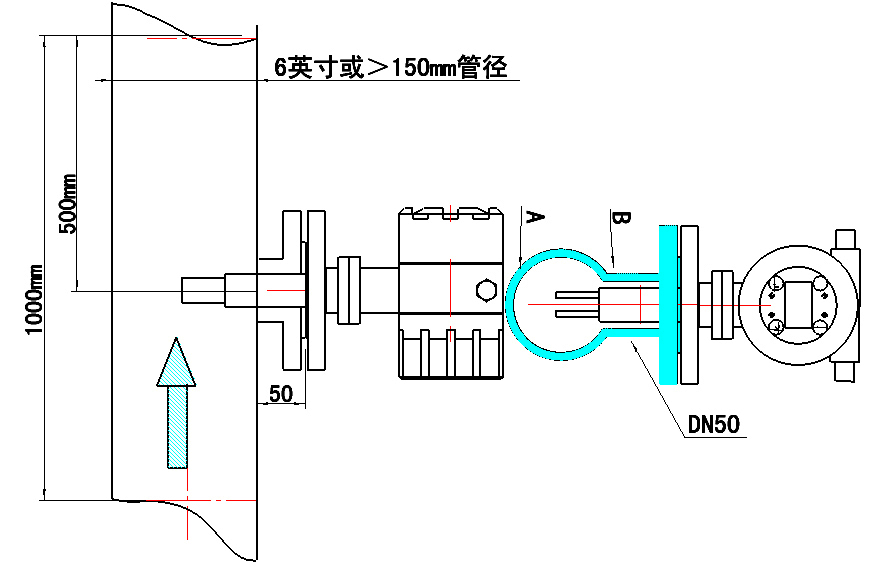

（2）自由管道垂直安装示意图

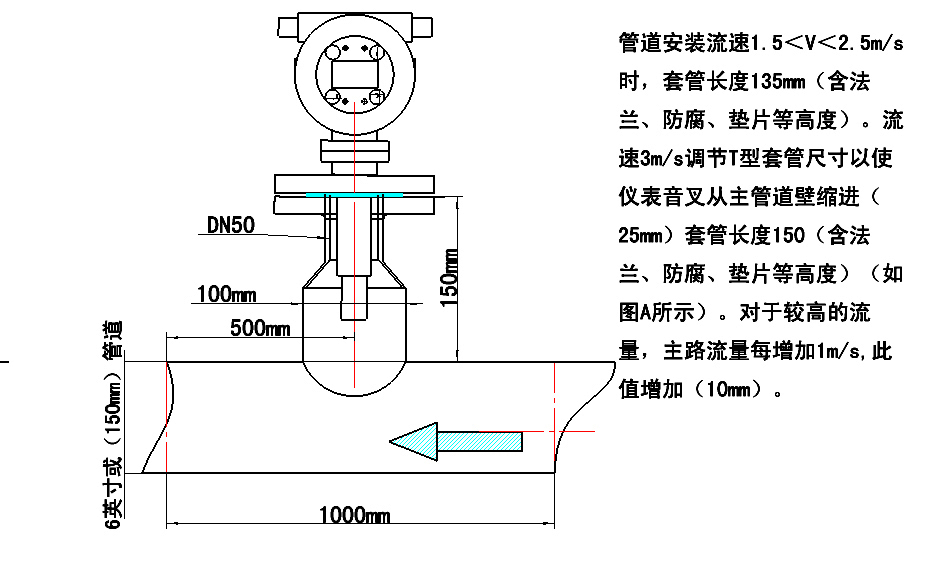

（3）T型套管缩颈安装

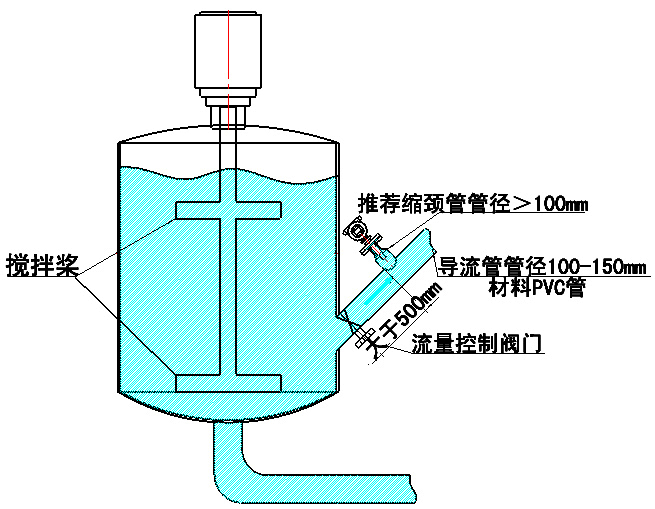

（4）罐体安装示意图
（5）脱硫塔脱硫浆液测量：（广泛应用于各大电厂、钢厂。）
脱硫应用脱硫塔罐体安装示意图（推荐安装方式）
在脱硫浆液管道应用中，介质的流速一般大于2m/s，仅推荐T型套管安装，可以安装在垂直管道上，也可以安装在水平管道上。
(1) 垂直管道安装
ü 套管与垂直管道上方夹角为45±15度，以避免颗粒的沉降。
ü 不要安装在垂直管道的转角处，以减少脉动流量的影响。
(2) 水平管道安装
ü 套管与水平面夹角要大于30度，以避免颗粒的沉降。
ü 所处位置是相邻管道的低点，使套管位置能够保持充满状态。
9、安装注意事项

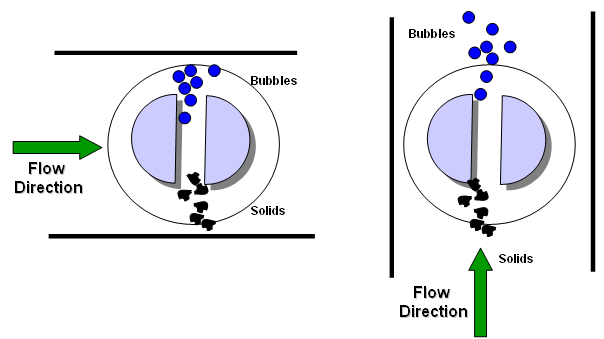

(1)音叉位置
注意！在任何安装形式下，音叉在液体中都应处于垂直位置，以避免杂质沉降以及气体积聚对测量的影响。
GB系列脱硫脱硝专用浓度计专用浓度计
技术参数：
浓度测量范围 | 0-60% |
浓度计标定范围 | 0-60% |
浓度测量精度 | 0.5% |
重复性 | ± 0.05% |
密度测量范围 | 0.5 – 2.5 g /cc (500 – 2500 kg/m3) |
密度测量精度 | ± 0.001 g /cc (± 1 kg/m3)/± 0.002 g /cc (± 2 kg/m3) |
温度输出范围 | -40℃ ~ +150℃ |
最大工作压力 | 10MPa 特殊 20MPa |
流体粘度范围 | 0 – 20000 cP |
温度系数 | 小于0.1 kg/m3/℃ (校正后) |
压力影响 | 可忽略不计 |
内置温度传感器 | PT100 |
安装示意图：脱硫塔脱硫浆液测量：（广泛应用于各大电厂、钢厂。）
脱硫应用脱硫塔罐体安装示意图（推荐安装方式）
在脱硫浆液管道应用中，介质的流速一般大于2m/s，仅推荐T型套管安装，可以安装在垂直管道上，也可以安装在水平管道上。
(1) 垂直管道安装
ü 套管与垂直管道上方夹角为45±15度，以避免颗粒的沉降。
ü 不要安装在垂直管道的转角处，以减少脉动流量的影响。
(2) 水平管道安装
ü 套管与水平面夹角要大于30度，以避免颗粒的沉降。
ü 所处位置是相邻管道的低点，使套管位置能够保持充满状态。
